新品登场｜e-布线系统和现场电源

新

品

登

场

大幅减少从设计到维护保养的作业工时！

e-布线系统

e-布线系统是铺设1根专用电缆（母线），从母线上自由分出子线以连接驱动轴。电源可设置在装置附近。

POINT无需电缆拖链！

POINT可缩小控制柜的大小！

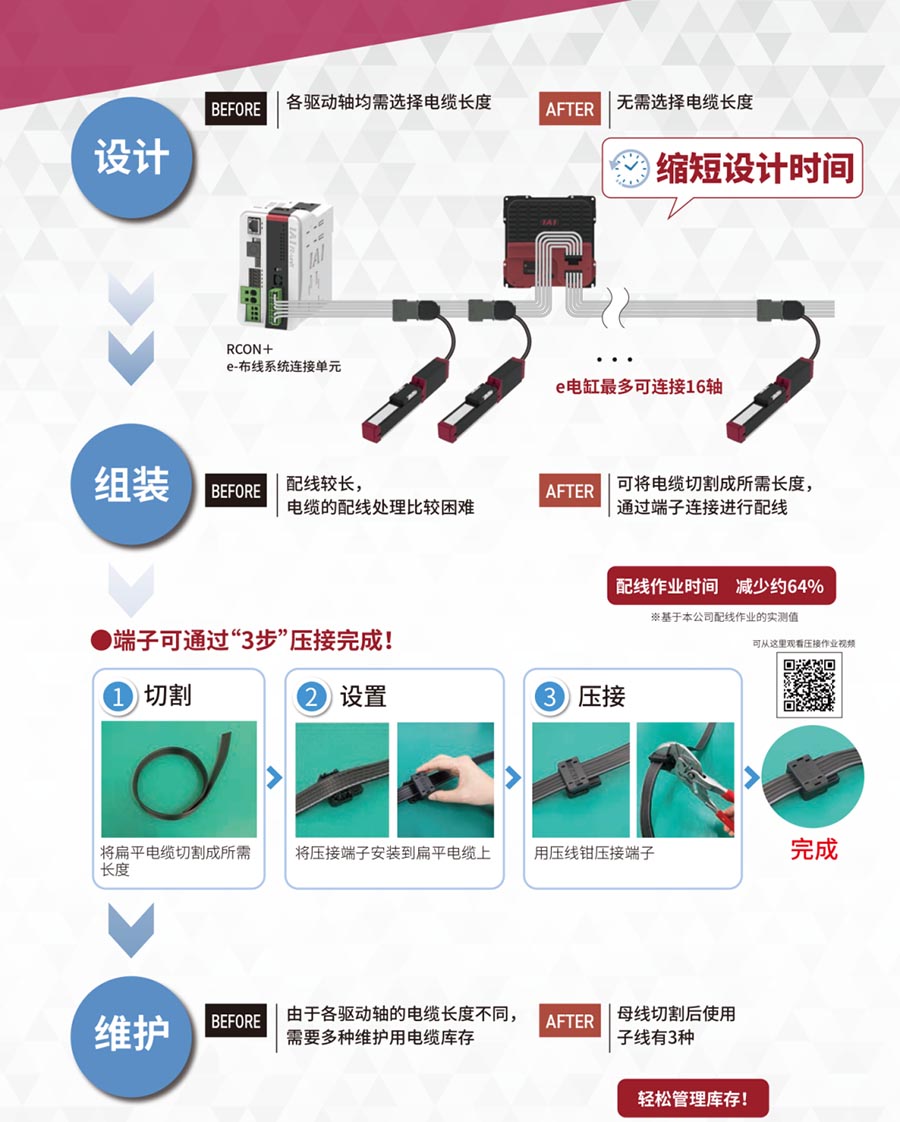

从设计－＞组装－＞维护大大减少作业时间

e-布线系统_产品型号

请单独订购系统构成所需的部件。

电缆

●扁平电缆

■型号　CB-EWS-FL□□□-05/CB-EWS-FLN□□□-05
^{※不附带电源I/O端子}

※ □□□中记入电缆长度（L），电缆长度支持10m/30m/50m例)10m=100

●EC连接电缆（标准环境）

■型号　CB-EWS-EC□□□-05

※ □□□中记入电缆长度（L），电缆长度支持0.5m、1m
例)1m=010

●EC连接电缆（防尘・防滴）

■型号　CB-EWS-ECW□□□-05

※ □□□中记入电缆长度（L），电缆长度支持0.5m、1m
例)1m=010

●小型EC连接电缆

■型号　CB-EWS-BJ□□□-05

※ □□□中记入电缆长度（L），电缆长度支持0.5m、1m
例)1m=010

端子

●压接端子

■型号　EWS-CN-C-05

●子线侧端子

■型号　EWS-CN-S-0524
※附带电源・I/O端子

●电源I/O端子

■型号　EWS-CN-PWSIO-05

●带终端电阻的端子

■型号　EWS-TR-05

实用工具

●电缆固定件（三角）

■型号　EWS-FX3-05

（四角）

■型号　EWS-FX4-05

●防尘防滴盖（分支部用）

■型号　EWS-CBCVW-05

（终端用）

■型号　EWS-CBCVWE-05

●电缆切断器

■型号　EWS-CBC-05

●端盖

■型号　　EWS-ECO-05

●子线侧端子端子台罩盖

■型号　EWS-CNCV-05

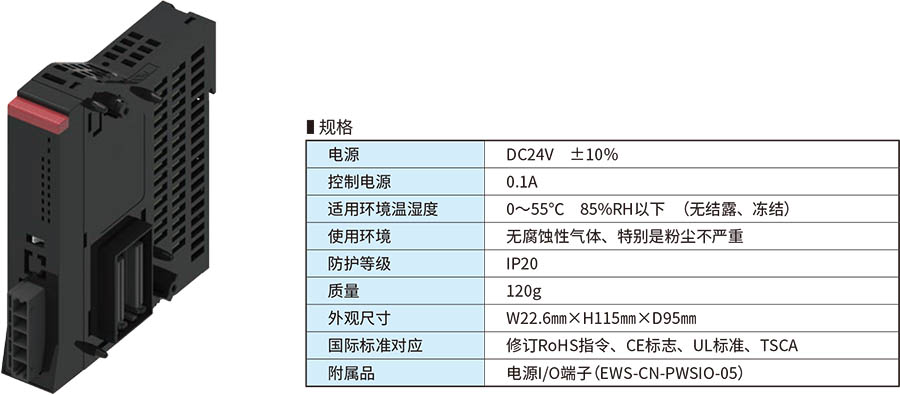

e-布线系统连接单元

通过使用e-布线系统的构成连接e电缸时，连接R-unit的单元。每台单元/每个R-unit最多可连接16轴的e电缸。R-unit（RCON）的规格请参考综合产品目录。

通过在现场（设备）设置24V电源，从而改善控制柜内的空间不足问题！

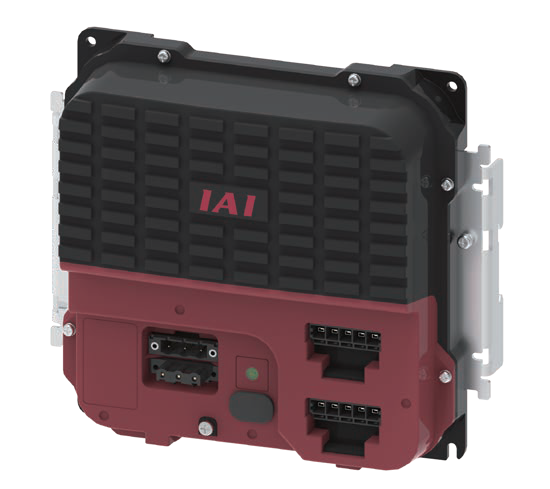

现场电源

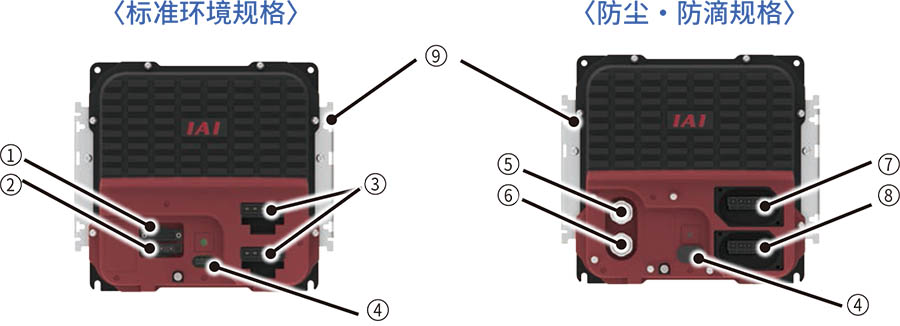

1型号

名　　称		型　　号
标准环境规格	无DIN轨	EWS-OPS-0524
标准环境规格	带DIN轨	EWS-OPS-0524-DN
防尘・防滴	无DIN轨	EWS-OPS-0524
防尘・防滴	带DIN轨	EWS-OPSW-0524-DN

2并联时的允许电源

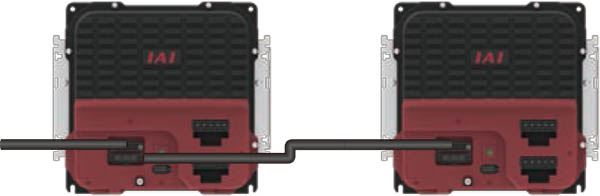

可并联多台电源。
请确认e电缸的电源容量，选择电源的连接台数。

连接台数[台]	额定电流(A)	峰值电流(A)
1	12.5	25.0
2	22.5	45.0
3	30.0	52.5
4	40.0	70.0

3安装与散热

项　　目
安　　装	安装方向	垂直、水平、吊顶
	安装方法	螺丝固定安装或DIN轨安装
	安装条件	●进行设计和制造时，请考虑冷却等，确保环境温度为0～55℃。 ●EWS-OPS/OPSW请安装在金属面或DIN轨上。若安装在木材、树脂等高隔热性材料上，可能会无法满足规格要求。

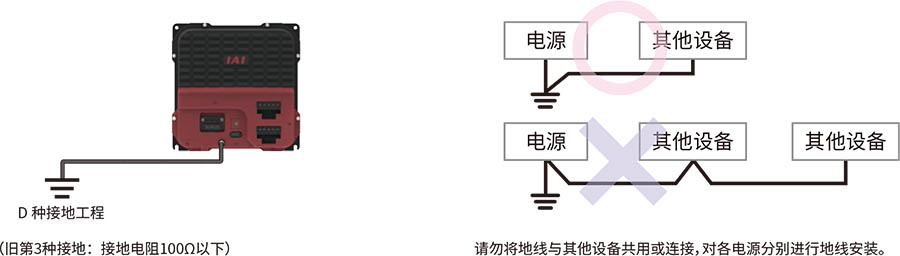

接　　地		D类独立接地（※1）（接地不充分时，可能导致触电）
外围设备构成		参考图、外围设备构成
